Plynové vzpěry - sortiment

Lze je jednoduše rozdělit na následující druhy - vyobrazení včetně koncovek najdete v sekci Katalog:



Plynové vzpěry s OKY

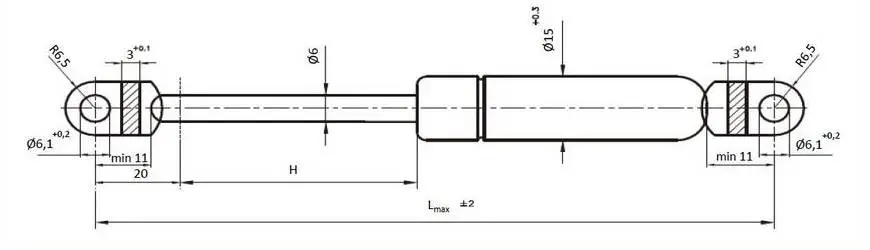

Plynové vzpěry s oky průměr 6/15 mm


Své využití najdou u menších krytů, vík výklopných skříní, dvířek kuchyňských linek atd. Jedná se o nejmenší běžné plynové vzpěry, které lze u většiny zdvihů tlakovat až na sílu 400N.

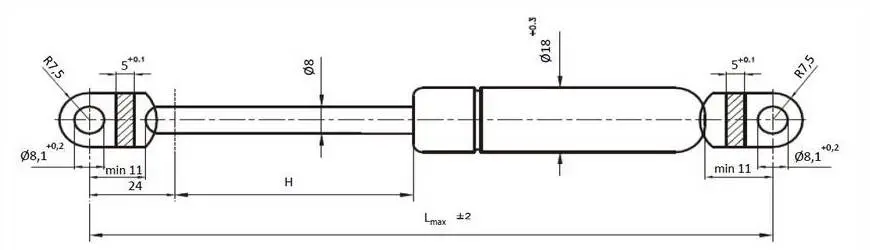

Plynové vzpěry s oky průměr 8/18 mm


Jedná se o velice často používané vzpěry všestranného použití v průmyslu, obráběcích a stavebních strojích, ramenách úložných palet pro automotive atd. Mohou být natlakovány až na sílu 700-800N u většiny délek zdvihů.

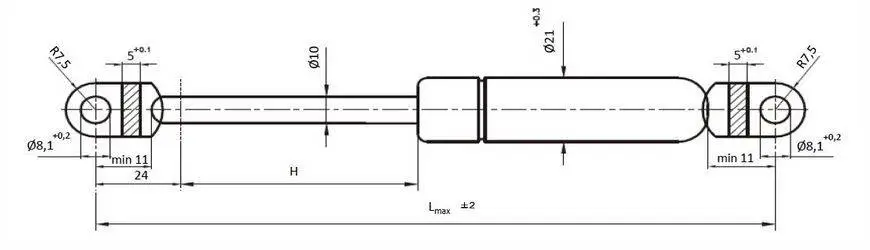

Plynové vzpěry s oky průměr 10/22 mm


Jsou robustnější než provedení 8/19 mm a dovolují síly až 1200N. Proto nacházejí uplatnění u těžších krytů obráběcích strojů apod.

Plynové vzpěry s oky průměr 14/28 mm


Jako koncovky je k nim možno použít šroubovaná oka s otvorem Ø 10,1 nebo Ø 8,1 a tloušťky 12 nebo 10 mm (nákres na požádání zašleme). Jedná se v tomto případě o nejrobustnější provedení vzpěr, které je vzhledem ke své síle až 2000N předurčeno pro nejtěžší nasazení - těžké kryty strojů, prodejních stánků, obytných buněk a kontejnerů, systémy zahradních jezírek (mosty, dvířka filtračních komor) atd.



Plynové vzpěry s KLOUBY

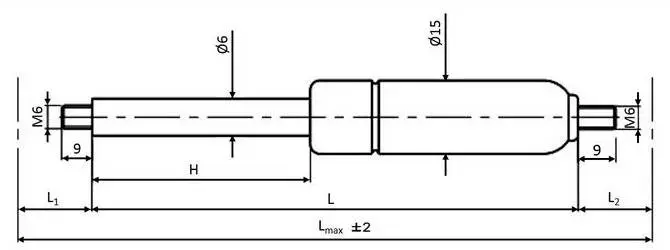

Plynové vzpěry s klouby průměr 6/15 mm


Jejich použití je zejména pro menší kryty, víka výklopných skříní, nábytkové mechanismy, dvířka kuchyňských linek atd. Mohou být dodány se silami v rozsahu 50-400N pro většinu délek zdvihů. Koncovky k nim jsou plastové nebo kovové klouby obvykle o délce 20 mm, viz Katalog.

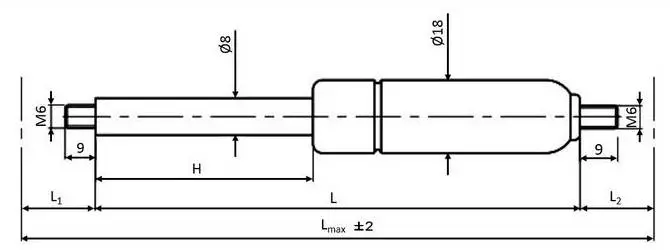

Plynové vzpěry s klouby průměr 8/18 mm


Koncovky k těmto vzpěrám jsou zalomené klouby s výstupním upevňovacím závitem M8x13, viz Katalog.
Jedná se prakticky o nejpoužívanější plynové vzpěry v automobilech, kde zvedají páté dveře. (Dovedeme nahradit i velmi staré vzpěry na terénních automobilech a offroadech). Kromě toho mají ale velice široké použití i na stavebních strojích, krytech strojírenských obráběcích strojů atd. Mohou být dodány se silou 100-800N pro většinu délek zdvihů.

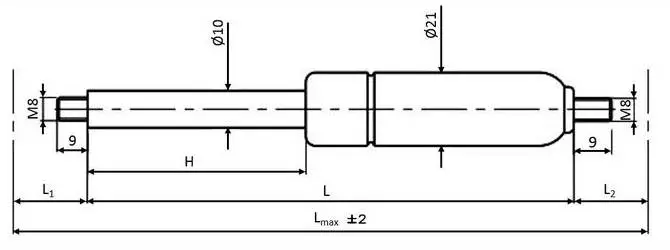

Plynové vzpěry s klouby průměr 10/22 mm


Koncovky k nim jsou zalomené klouby s výstupním upevňovacím závitem M8x13 nebo M10x16. (Nákres na požádání zašleme).
Použití těchto vzpěr je těžší nasazení v automobilech a obráběcích strojích, zvedání vík, půdních a sklepních vodorovných dveří. Jejich síla může být až 1200N.

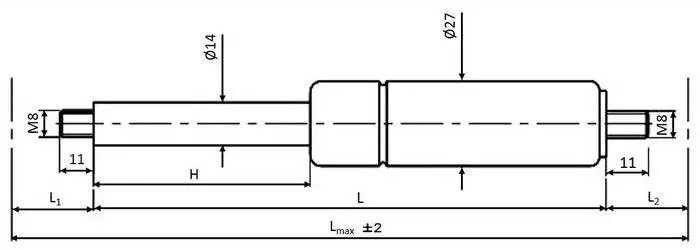

Plynové vzpěry s klouby průměr 14/28 mm


Koncovky jsou zalomené, většinou kovové klouby s výstupním závitem M8x16 nebo M10x16-20. (Nákres na požádání zašleme).
Jedná se o nejtěžší běžně používané provedení, které lze vzhledem k jejich max. síle až 2000N použít na otevírání těžkých krytů prodejních stánků, kontejnerů, půdních a sklepních dveří a součástí systémů zahradních jezírek, např. zvedání mostků a vstupních dveří k filtračním zařízením.

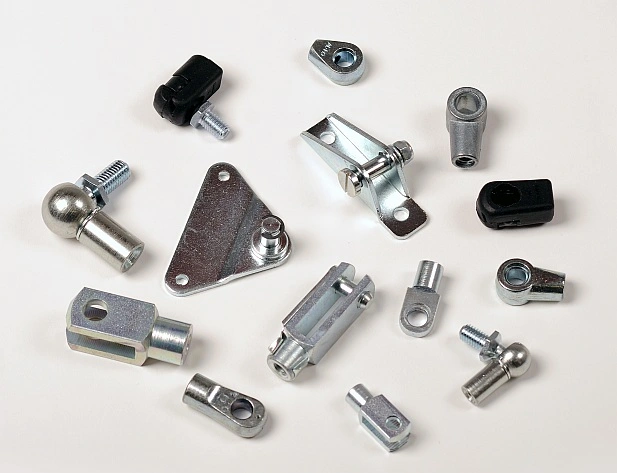

Na požádání je možné dodat i jiné koncovky, jako jsou rozšířená očka, vidlice apod.:
